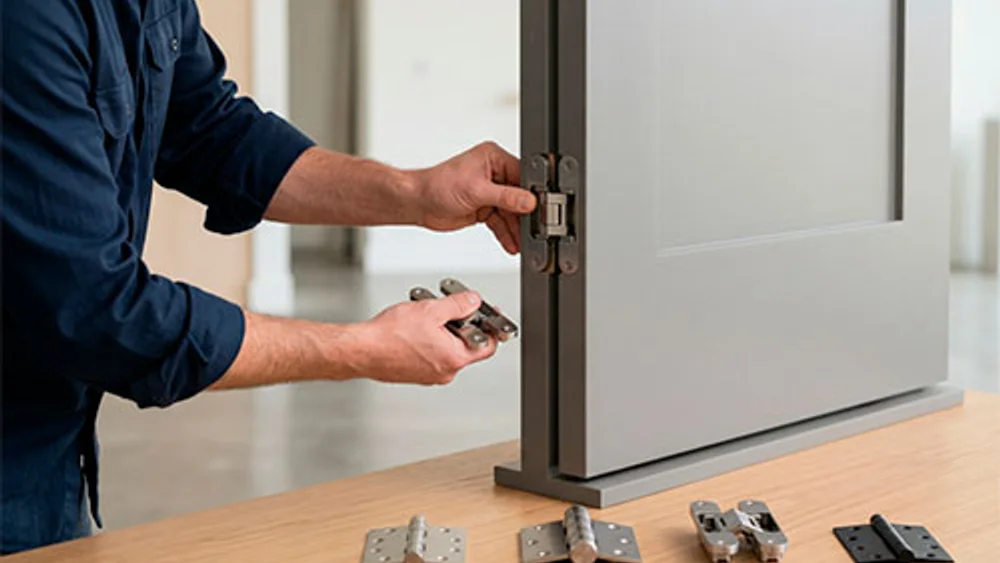

Как подобрать дверную фурнитуру под вес полотна: таблицы расчётов и стандарты

Правильная фурнитура для двери влияет на срок службы конструкции, безопасность эксплуатации и плавность хода. Дверная фурнитура принимает на себя всю динамическую нагрузку: вес дверного полотна, усилие при открывании-закрывании, вибрации, температурные расширения материала. Ошибка в расчетах приводит к перекосу полотна, провисанию, ускоренному износу петель и увеличению нагрузки на коробку двери. Со временем появляются щели, ухудшается шумоизоляция, страдает внешний вид и геометрия проема.

Компания «Дверцов» подготовила подробное руководство с таблицами расчетов и действующими нормативами, которое поможет выполнить подбор фурнитуры для двери под конкретный вес дверного полотна, условия эксплуатации. Такой подход особенно важен при комплектации массивных конструкций, нестандартных размеров и дверей с интенсивной проходимостью. Разбираемся подробнее.

Почему важно учитывать вес дверного полотна?

Любая дверная фурнитура рассчитана на определенную допустимую нагрузку. Производители указывают предельные значения в техническом паспорте изделия. Если фактический вес дверного полотна превышает допустимые показатели, возникают:

• провисание через 3–6 месяцев эксплуатации;
• деформация коробки, нарушение геометрии проема;
• снижение ресурса петель, крепежных элементов;
• некорректная работа доводчика;
• появление скрипа, люфта, зазоров;
• повышенная нагрузка на коробку двери, анкеры.

Даже превышение нормы на 10–15% может существенно сократить срок службы. Важно учитывать статический вес и динамическую нагрузку — резкие захлопывания увеличивают давление на петли и крепеж почти вдвое.

Особенно важен точный расчет нагрузки на дверные петли для массивных моделей из дуба, ясеня, шпонированных конструкций или полотен с остеклением. Стеклянные вставки добавляют вес и изменяют распределение центра тяжести. В этом случае требуется корректный расчет петель для межкомнатной двери с учетом запаса прочности.

Отдельно подбирается фурнитура для входной двери, поскольку она работает в условиях повышенной нагрузки, перепадов температуры, влажности. Металлические и утепленные входные конструкции по весу часто превышают 80–100 кг, поэтому в них используются петли для тяжелых дверей, усиленные крепления, доводчики соответствующего класса.

Если при проектировании не учитывать вес дверного полотна, нагрузка распределяется неравномерно. В результате одна из петель принимает большую часть усилия, что ускоряет износ шарнира и крепежа. Именно поэтому вопрос о том, сколько петель нужно на дверь, решается на основании точного веса и рекомендаций производителя.

Надежные петли, правильно рассчитанный доводчик и соответствующие крепления предотвращают аварийные ситуации, продлевают срок службы конструкции и обеспечивают стабильную работу на протяжении многих лет.

Стандартный вес разных типов дверей

При расчетах применяются следующие стандарты:

• ГОСТ 538–2014 (петли дверные);
• EN 1154 (доводчики);
• рекомендации производителей по расчету нагрузки на дверные петли.

Нормативы предусматривают запас прочности не менее 20%.

Вес дверного полотна зависит от материала и наполнения. Вот усредненные значения:

При расчетах учитывается реальный вес дверного полотна с учетом стекла или декоративных элементов.

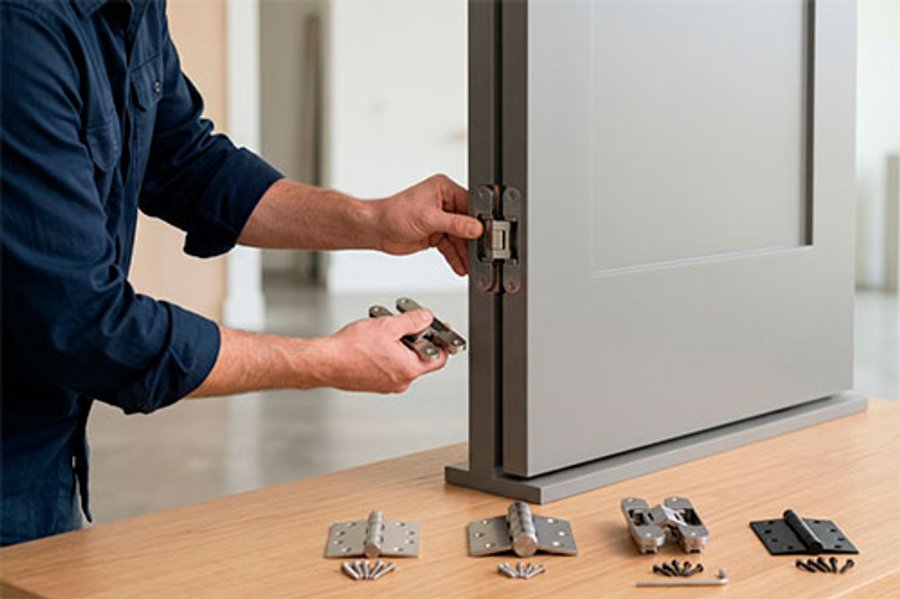

Как рассчитать нагрузку на петли

Основная формула расчета простая:

• Вес двери ÷ количество петель = нагрузка на одну петлю

Однако нужно учитывать запас прочности 20–30%.

Пример:

• Если полотно весит 60 кг и планируется установка 3 петель:
• 60 ÷ 3 = 20 кг на одну петлю
• С учетом запаса: 26 кг.

Это и есть допустимая нагрузка на петли в вашем случае.

Так выполняется расчет петель для межкомнатной двери или входной конструкции.

Сколько петель нужно в зависимости от веса

Количество петель в зависимости от веса рассчитывается по нормативным рекомендациям:

Когда требуется подбор петель по весу двери, ориентируйтесь на таблицу и добавляйте запас при интенсивной эксплуатации:

• Петли для двери 40 кг — допустимы 2–3 стандартные модели.
• Петли для двери 60 кг — минимум 3 усиленные.
• Петли для двери 80 кг — 3–4 усиленные петли для тяжелых дверей.

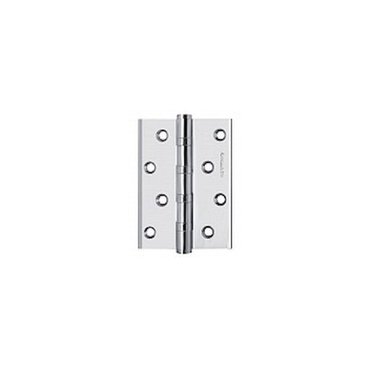

• При массе свыше 80 кг используются усиленные петли для тяжелых дверей с подшипниками.

Нагрузка на дверные петли: таблица допустимых значений

До того, как купить петли для тяжелых дверей, уточняют технический паспорт изделия.

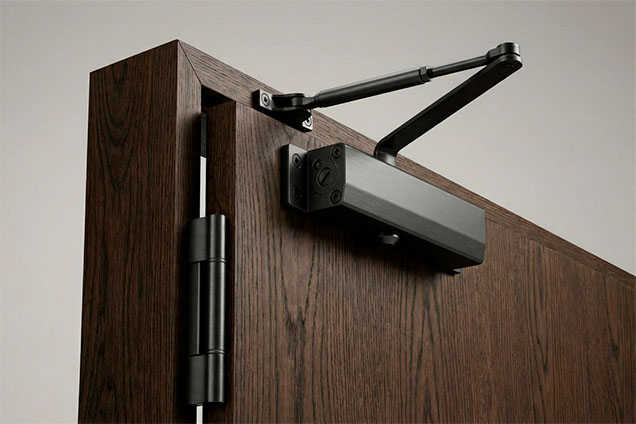

Подбор доводчика по стандарту EN

Выбор доводчика по весу двери осуществляется согласно европейскому стандарту EN 1154. Этот норматив определяет класс усилия закрывания, ресурс работы, устойчивость к коррозии и температурные режимы эксплуатации. Класс доводчика обозначается индексом EN и прямо связан с массой и шириной полотна.

Основная задача — обеспечить плавное и контролируемое закрывание без ударной нагрузки на петли и коробку. Если усилие недостаточное, дверь не будет полностью закрываться. Если механизм выбран с чрезмерным запасом, возрастет нагрузка на крепеж и элементы конструкции.

Классификация по EN 1154

При подборе учитываются вес дверного полотна и его ширина, интенсивность эксплуатации и условия установки (улица или помещение).

Когда требуется купить доводчик для двери 80 кг — выбирается класс EN4. Он обеспечивает достаточное усилие и рассчитан на стандартные входные и усиленные межкомнатные полотна.

Для массивной модели необходим доводчик для двери 100 кг — минимум EN5. При высокой проходимости (офисы, общественные здания) рекомендуется дополнительно учитывать ресурс циклов открывания.

Что важно учитывать при выборе?

1. Вес дверного полотна — ключевой параметр.
2. Ширина двери — при ширине более 950 мм выбирается следующий класс усилия.
3. Место установки — для наружных дверей необходим морозостойкий механизм.
4. Тип двери — для входных конструкций подбирается отдельная фурнитура для входной двери с повышенным запасом прочности.
5. Совместимость с петлями — если установлены петли для тяжелых дверей, доводчик должен соответствовать общей нагрузке.

Неверный выбор приведет к ускоренному износу механизма, появлению рывков при закрывании и перегрузке коробки двери. Это особенно критично для массивных полотен, где уже высокая нагрузка на дверные петли.

Дополнительные рекомендации

1. Для стеклянных или тяжелых деревянных дверей желательно выбирать модели с регулировкой скорости закрывания.
2. В помещениях с интенсивным потоком людей рекомендуется механизм с увеличенным ресурсом (до 500 000 циклов).
3. При установке на металлические конструкции важно соблюдать требования к креплению и толщине профиля.

Комплексный подход обеспечивает стабильную работу всей системы и продлевает срок службы конструкции.

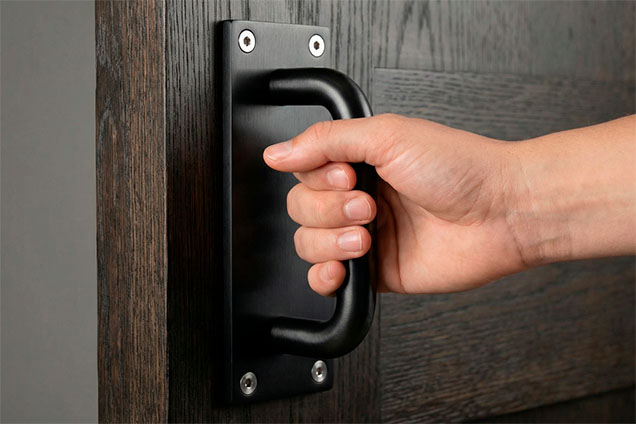

Подбор ручек и дополнительной фурнитуры

Подбор ручек для тяжелых дверей связан с массой полотна и типом конструкции. При увеличении веса дверного полотна возрастает усилие при открывании, а значит возрастает нагрузка на квадрат ручки, стяжные винты и посадочные узлы. Для тяжелых моделей применяется фурнитура для массивных дверей с металлическим основанием, усиленными стяжками и повышенной толщиной декоративных накладок.

Если используется стандартная дверная фурнитура без запаса прочности, при эксплуатации появляются люфт, разбалтывание крепежа и деформация посадочного отверстия. Особенно это заметно на полотнах свыше 60–70 кг, где усилие на нажимной механизм значительно выше.

Вот что необходимо учитывать при подборе петель по весу двери:

• толщину полотна — стандарт 35–40 мм требует одного типа крепежа, двери 45–60 мм — другого;
• тип замка — цилиндровый, магнитный или сувальдный механизм влияет на длину квадрата и формат накладок;
• частоту использования — в офисных и общественных зонах нагрузка в несколько раз выше бытовой;
• нагрузку на коробку двери — тяжелое полотно создает дополнительное сопротивление при открывании.

Для полотен весом 80 кг и более рекомендуется использовать усиленные модели с цельнометаллической розеткой и скрытым креплением (петли для тяжелых дверей).

Дополнительные элементы, требующие расчета

При комплексном подходе учитываются ручки, петли и:

• ответные планки замков;
• защелки с усиленной пружиной;
• ограничители открывания;
• декоративные накладки;
• системы фиксации в открытом положении.
• Если выполняется расчет фурнитуры под ключ, все элементы подбираются с учетом общего веса и динамической нагрузки. Например, при установке доводчика для двери 100 кг важно, чтобы ручка выдерживала усилие закрывания без деформации.

Типичные ошибки при выборе ручек:

1. Установка легкой модели на массивное полотно.
2. Игнорирование толщины двери при выборе крепежа.
3. Отсутствие усиленного основания у накладок.
4. Несовместимость с выбранным замком.

Комплексный подбор фурнитуры для двери позволяет равномерно распределить нагрузку, снизить износ деталей, обеспечить стабильную работу конструкции на протяжении всего срока эксплуатации. Правильная дверная фурнитура — это эстетика и механическая надежность всей системы.

Типичные ошибки при подборе фурнитуры:

• Неправильный расчет нагрузки на дверные петли.
• Игнорирование веса стекла, декоративных элементов.
• Установка двух петель на полотно 50+ кг.
• Отсутствие запаса прочности.
• Ошибочный выбор доводчика по весу двери.
• Пренебрежение качеством — ориентир только на усиленные дверные петли цена без анализа характеристик.

Также часто нарушается технология — установка усиленных петель должна выполняться строго по разметке, с точной врезкой.

Итак, расчет фурнитуры под ключ — это основа долговечности двери. Необходимо учитывать вес дверного полотна, материал, условия эксплуатации, нормативные требования. Только так дверная фурнитура прослужит без провисаний и перекосов.
